工作原理：

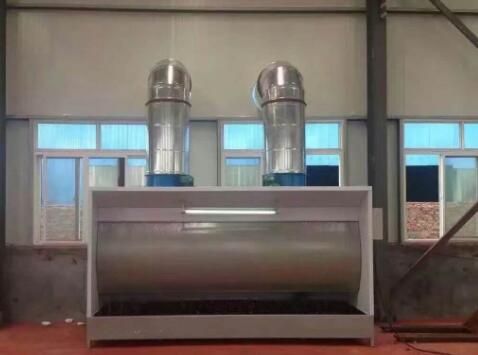

水簾噴漆室用于噴涂液體，涂料時限制漆霧飛揚，改善操作條件并將過剩涂料和空氣分離，以達到環保排放的要求。噴漆時一部分漆液吸附于工件表面，還有一部分漆液以霧狀形式散布于空氣中污染操作環境。要使漆霧不外溢，噴涂室必須有一定負壓和定向氣流，故操作位置對面設有抽風系統，為了防止漆液粘附到設備上，抽風系統的進口端整個用水簾保護，后漆霧和水霧的混合物進入漆水氣的分離系統，將空氣排出，漆水回流到水槽內。

技術參數：

大排風量10000m3/h

大循環水量 10m3/h

操作口風速0.6m/s

設備噪聲  ＜85dB

安裝使用：

1、水簾噴漆室應安裝在平整地面上，水槽左右端的水平誤差應調整在±2㎜以內，前后水平誤差應調整在±5㎜以內。

2、在水槽內加入干凈清水170㎜（上線位置）。

3、供電系統：供電系統采用三相四線制，供電設備外殼應與供電系統連接并重復接地，接地電阻小于10Ω。

4、開啟水泵（注意旋轉方向）調節流量、并微調水幕板以形成均勻水幕，如水幕不能形成均勻水膜可用洗衣粉擦洗水幕板，清除水幕板表面油脂。

5、為了防止漆液粘附到噴室側板上凝固后難以清理，可在側板上涂抹少量黃油并粘一層塑料薄膜以方便日后清理。

6、開啟風機（注意旋轉方向）當工件行進到噴室中間位置時可進行噴涂。

維護保養：

1、為了使水槽的漆渣和水易于分離，水槽內應加適量絮凝劑，使漆渣結塊后便于打撈。

2、每班工作完畢應及時打撈漆渣、清理濾網。

3、當集中槽水位低于下限時應及時補水。但不能超過上限位。

4、定期清理噴室側板、漆霧分離室、管道內壁以及風機風葉上的可燃聚積物，保證氣流暢通并防止火災隱患。

安全事項：

1、噴漆工作現場應配置滅火裝置。

2、噴漆工作現場應有嚴禁煙火的警示牌，如需進行電焊、氣焊等明火操作時，應有安全保護措施。

3、噴室內外的可燃聚積物必須及時清理。

4、冬季當廠房溫度低于冰點時，管道水泵閥門必須采取防凍措施，或?qū)⑺蹆?nèi)水放空，以防設備凍裂損壞。

5、水泵在無水狀態時嚴禁運轉，即在短時間也可能損壞密封組件。
